Name: 3つの垂直バーのビデオ信号生成器 IEC62368 RDL-100
Brand: KingPo Technology Development Limited
SKU: RDL-100
Price: 25,000,000.00 USD
Availability: InStock

MOQ:	1
価格:	To be quoted
標準パッケージ:	安全カートンのパックか合板箱
配達期間:	5-8仕事日
支払方法:	T/T
供給能力:	50 PC月

詳細情報

製品の説明

詳細情報

起源の場所

中国

ブランド名

kingpo

証明

iso9001 ce

モデル番号

RDL-100

スタンダード:

IEC62368

使用:

テレビテスト用のテスト信号の生成

保証:

1 年

原産地:

中国

材料:

真鍮とプラスチック

モデル:

RDL-100

ハイライト:

垂直バービデオ信号発生器、CVBS ビデオ信号発生器、IEC62368 ビデオ信号発生器

CVBS Video Signal Generator

IEC62368 Video Signal Generator

製品の説明

IEC62368 3 つの垂直バー信号 RDL-100 ビデオ信号発生器

1 概要

1.1 製品プロファイル

この製品は,デジタルテレビのテストに使用され,テレビのテスト実験のためのテスト信号を提供します.この製品は,CVBSのビデオテスト信号を生成することができます.テレビ試験の要件を満たすYPbPrとHDMIインターフェース.

1.2 適用分野:

1. テレビの安全性試験実験

2テレビ電磁互換性試験実験

3. テレビ機の他の関連試験実験

1.3 機能的特徴:

(1) 3つのインターフェースタイプを含む.CVBS,YPbPr,HDMI.

(2) PALとNTSCの校正とクリアリングのビデオフォーマットをサポートする.

(3) 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz の HD ビデオフォーマットをサポートする.

(4) 3840 2160 25p と 3840 2160 30p の超高画質 (4K) ビデオ形式のサポート

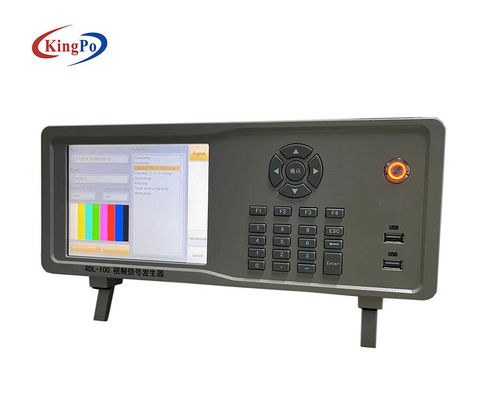

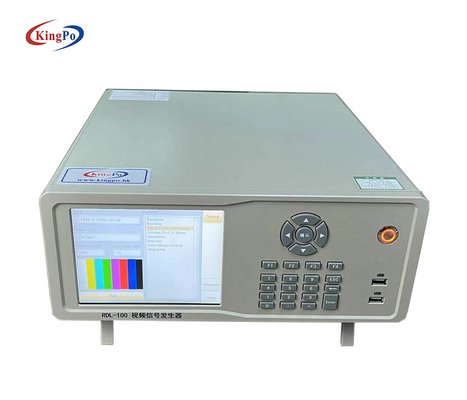

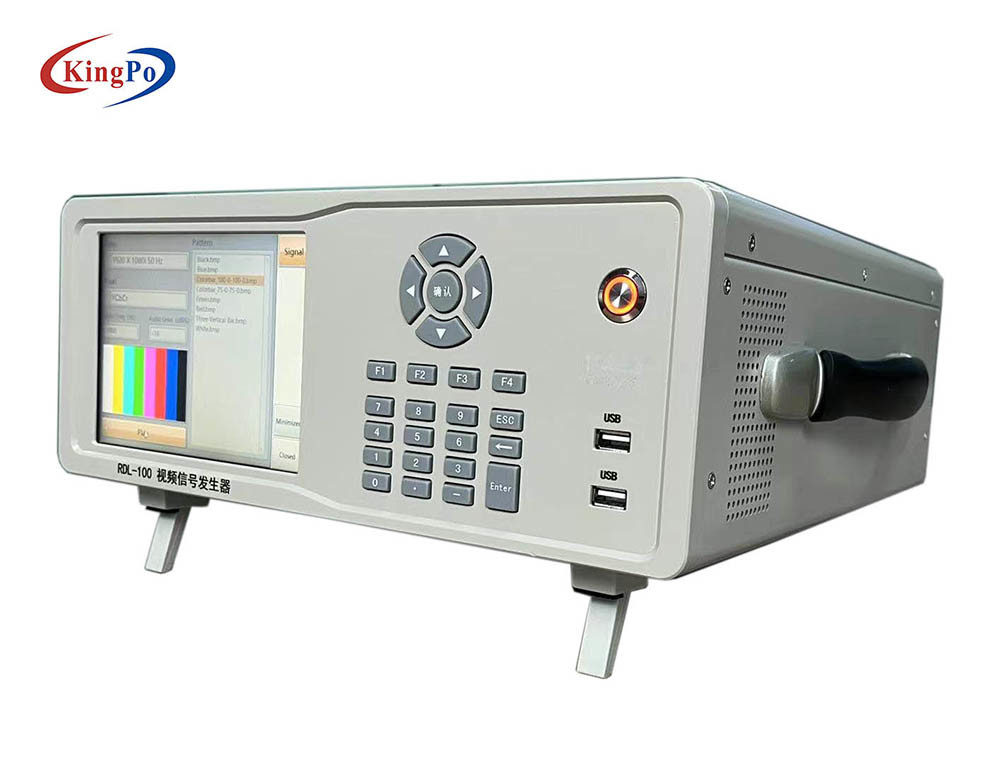

2 フロントパネルの説明

1 システム表示

システム制御ソフトウェアのインターフェースをタッチスクリーン機能で表示し,システム信号,ビデオ形式の選択を設定する.デジタルテレビの調節信号のパラメータの設定.

2キー

このソフトウェアはナビゲーションキー (上下など),デジタルキーボード,機能キーから構成され,ユーザがソフトウェアを操作し制御することを容易にする.

4USBジョグリング

ユーザがマウス,キーボード,Uディスク,その他の外部デバイスに簡単に接続できます.

5 パワーキー

コントロール・システムは切り替わります

3 後部パネルの説明

1Y/CVBS,Pb,およびPrインターフェース

アナログテレビ複合信号と色素成分信号の出力インターフェースで,Y/CVBSインターフェースはPALとNTSCの信号形式の場合複合信号 (CVBS) を出力します.そして色信号 (Y) のルミナンス信号は他のフォーマットで.

2L,R ジョギング

音声出力インターフェースでは,LとRはそれぞれ左と右チャンネルを表します.

3HDMI ジョグリング

デジタルビデオ信号出力インターフェース

4システム周辺機器のインターフェース

ユーザがモニター,マウス,キーボード,Uディスク,その他の外部デバイスに簡単に接続できます.

5システム電源インターフェースとスイッチ

システム電源を接続して制御する

4. 技術指標

インターフェースタイプ	プロジェクト	適用範囲	メトリック
CVBS	熱度レベル	(0~700) mV	±(2%X+6mV)
	色レベル	(0~885.1) mV	±(2%X+6mV)
	染色性相	(0~360)°	±2°
YPbPr	光度信号出力レベル (Y)	(0~700) mV	±(2%X+6mV)
YPbPr	色差信号出力レベル (Pb, Pr)	(-350~350) mV	±(2%X+6mV)
