| MOQ: | 1 |
| 価格: | 80000 |
| 標準パッケージ: | 500*600*300 |
| 支払方法: | T/T |
表Dのインパルス試験発電機回路21.

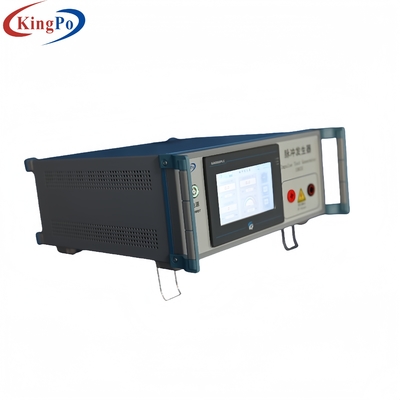

1950Sパルス発電機は,パルス信号とHVDC信号を生成するための試験器具である.この器具は,GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018) 標準.あらゆる種類の情報技術機器のための通信ネットワークにおける雷の干渉と配送システムにおける臨時電圧をシミュレートします.電気安全試験装置と機器に属します1950 S パルス発電機は,パナソニック PLC プログラム可能なコントローラ (FP-X C14R) によって制御されます.
すべてのパラメータと 機器の動作状態は7インチ色タッチスクリーン (TK6070iH) に表示され設定され,中国語と英語のメニューインターフェースが提供されています.
計器の安全性と信頼性を確保するために,また過電圧保護装置があります.電気安全試験実験室や電子および電気製造企業で広く使用できます.
パラメーター:
1試験パルス波形:10/700uS
波形誤差は ±20%
出力パルス電圧は0 ~ 4kVで,継続的に調整することができます
電圧デジタルディスプレイの精度は ±5% ±3語です
2試験パルス波形: 1.2/ 50uS
波形誤差は ±20%
出力パルス電圧は0 ~ 6kVで,継続的に調整できます
電圧デジタルディスプレイの精度は ±5% ±3語です
3充電・放電時間設定: 1秒~999秒
4精度は ± 1%
5充電・放電時間設定: 0~999回
6精度は ± 1 です.
7出力電圧の極性:正と負の交互スイッチ
8監視出力の部分電圧比は1 ≤ 1000
9オーバー電流保護とオーバー電圧保護は,継続的に保護値を設定することができます
(機械内設定)
10. ディスプレイと操作モード: 7インチ色タッチスクリーン (TK6070iH) ディスプレイとメニューインターフェース
操作
11高電圧トランスフォーマー電源: 400VA
| 回路タイプ | 試験パルス | C について1 | C について2 | R1 | R2 | R3 |
| 1 | 10/700us | 20uF | 0.2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
| 意見 |
同じ結果が得られる場合,代替試験発電機を使用することができる. 注:回路1と回路2はITU-Tの勧告Kに基づいています.44 |
|||||
注記:
(1) 上図の回路はパルス電圧を生成するために使用され,使用されたコンポーネントの値は下記に示されています.コンデンサータC1の開始状態は電圧 ucです.10/ 700 μs (10 μs は波面の時間である), 700 μs は,表面的な半峰時間であり,その波形は図9に示されています.Tは,明らかな半峰時間) パルステスト回路は,通信ネットワークで雷の干渉をシミュレートするために使用されます.
(2)1.2 / 50 μs パルス試験回路は,配送システムにおける臨時電圧をシミュレートするために使用されます.1.2 μs は波面時間,50 μs は半峰時間と考えられる.
(3) パルス波形は,開き回路条件下での波形を指し,波形は異なる負荷条件下では異なります.大量の電荷がコンデンサータC 1に蓄積されているため,必要なのは
この発電機を使うとき,非常に注意してください.
|
|
