| MOQ: | 1 |
| 標準パッケージ: | safety carton pack or plywood box |
| 配達期間: | 25 working days |
| 支払方法: | T/T |
| 供給能力: | 3-5 sets per month |

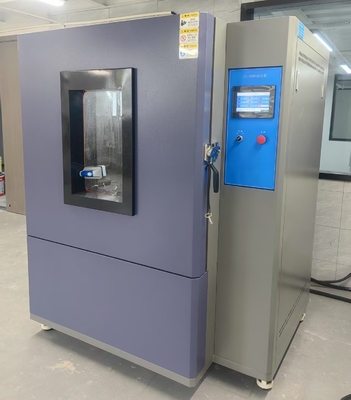

JIS D0203 自動車部品の雨と噴霧テスト
概要:
この防水試験装置は,JIS D 0203-1994およびKS R 0015規格の4つの試験タイプR1,R2,S1およびS2に従って設計および製造されています.自動車部品の耐湿性および耐水性試験に適しています.
この設備は,水供給のために不?? 鋼の水ポンプを使用しています.水供給量は,流れセンサー,圧力センサー,PLC,周波数変換器などによって閉ループで制御されています.流量センサーは,リアルタイムでPLCに流量値と圧力値を返信PLCは計算によって周波数変換器の動作周波数を制御する.周波数コンバーターは,水供給の出力流量を達成するために水ポンプの回転速度を制御パナソニックのサーボモーターと減速器によって回転作用が動きます.
技術パラメータ:
1試験水温:室温
2内部寸法 1000×1000×1000mm
3ターンテーブル: 最大負荷容量50KG
4箱材:SUS304ステンレス鋼
5試験標本の変化を便利に観察するためのガラス観測窓.
6図R1と図R2の要件を満たす2つのノズル
図S1と図S2の要件を満たす40の水出口があります.
8水道パイプの回転軸は水平線と45°の角を成します.
9給水管の回転速度: 23r/min
10試料段階の速度: 17r/min
11噴水流量 R1:1.9L/分 R2:3.2L/分 S1:24.5L/分 S2:39.2L/分
12水圧 R1:0.01Mpa;R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13テスト時間は0から999分99秒まで設定できます.
14水管とサンプル間の距離: 400mm
15コントロール
15.1. 変数周波数自動調節モードは,PLCプログラムを通じて,水ポンプの速度を制御するために周波数コンバーターの周波数を変更します.設定された流量と圧力を達成するためにすべてのデータは 送信機を通して表示するために コントロールパネルに変換されます
15.2 設定方法: 英語メニュー,タッチスクリーン入力,7インチカラータッチスクリーン
15.3 ディスプレイ機能: 圧力,流量,回転速度,試験時間等を表示することができる.
15.4 保護機能:漏れ防止,過負荷防止,短回路防止
15.5水道パイプシャフトの回転制御: パナソニックのサーボモーター + 減速器
15.6 回転段階の回転制御:ステップモーター+減速機
15.7ステンレス鋼の多段階の遠心ポンプの水供給
16装置の電源:380V 50/60Hz, 3kw
17標準:JIS D0203,KS R 0015 に基づいて
