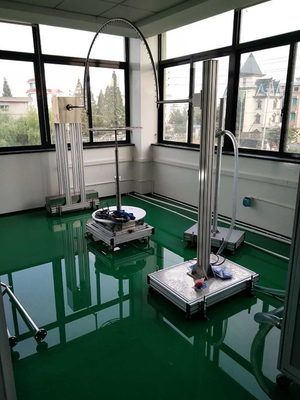

IEC 60529 IPX1-8 IPの試験装置IEC60529のウォーター ジェットTest.IEC60529は試験装置、進入保護テストを防水する
商品の詳細:
起源の場所: | 中国 |
ブランド名: | Kingpo |
証明: | Calibration Certificate |
モデル番号: | KP-20653 |
お支払配送条件:
最小注文数量: | 1 |
---|---|
価格: | To be quoted |
パッケージの詳細: | 安全カートンのパックか合板箱 |
受渡し時間: | 30仕事日 |
支払条件: | T/T |
供給の能力: | 1ヶ月あたりの10セット |
詳細情報 |
|||
電源: | 単一フェーズAC380V、50Hz | 水漕のサイズ: | 650×600×1450mm (L*W*H) |
---|---|---|---|
滴り区域: | 1000×600mm (カスタマイズ可能なL*W*H) | 滴りの高さ: | 調節可能な200mm~2850mm |
ハイライト: | IEC 60529 IPX1-8 IPの試験装置,IEC60529ウォーター ジェットの試験機,IEC60529防水試験装置 |
製品の説明
IEC 60529 IPX1-8 IPの試験装置IEC60529のウォーター ジェットTest.IEC60529は試験装置、進入保護テストIEC 60529 IPX1-8 IPテストEquipment.pdfを防水する
IEC 60529 IPX1/IPX2
指定
1. 滴り板区域:1000 X1000mm
2。外法:1100 x 1200 x 2500のmm (L*D*H)
3. 回転盤の直径:境界のないより多くのパーホレーションのΦ 800mmの明白な穴があいた基盤
4. 回転盤の基盤のためのパーホレーションの直径:0.8cm、イギリスM8ねじによって装備されていて
5. 回転盤の基盤のための穴ピッチ:5cm
6. 低下の開き:0.4mm
7. ピッチ列(mm):20のmm X 20のmm
8. 配達率:マニュアル(IPX1:1±0.5mm/min、IPX2:3±0.5mm/min)
0.5mm/分からの10mm/分への優先する可変的な水配達)
9。降雨量を示すために必要な水流のメートル
10. 滴り板の調節可能な高さ:500~1800mm
11. テストの下のプロダクト(最高):50kg、dia. 800mm
12. 回転盤の速度:1つのRPM (調節可能な速度と)
13. 回転盤の高さ:600mm (調節可能)
14. 回転盤の角度:15°
16. テスト時間:0~9999min
17. 滴りの穴にオペレータに偶然傷害を防ぐ保護版がある。例えば、サンプルの取付けは次映像に示すように偶然オペレータの頭部を、傷つけるかもしれない
.
IEC 60529 IPX1/IPX2
指定
1振動の管:R1600、R1400、R1200、R1000、R800、R600、R400およびR200 (mm)
2角度は振動する:120º (IPX3)、350º (IPX4)またはユーザー定義(調節可能な角度)
振動の管(mm)の3内部の直径:15
4つの穴ピッチ:50のmm
通風孔の5直径:0.4 mm
穴ごとの6つの水流率:0.07 L /min (調節可能)
調節可能な速度の7回転盤:Φ800 mm
回転盤の8つの高さ:1000-1950のmm (好まれる)
9水圧:表示
テストの下の10プロダクト(最高):50のkg
管の11材料:SUS304ステンレス鋼(優先する)
テストの12持続期間:0~9999min
13. 滴りの穴にオペレータに偶然傷害を防ぐ保護版がある。
IPX3およびIPX4スプレー ノズル
指定
1つのノズルの直径:102mm
2つの球の直径:75.5mm
3穴いいえ:121pcs
4穴径:0.5mm
5つのノズル材料:黄銅
6つの水排出:10L/min±5%、調節可能
7圧力計の範囲:0~0.4Mpa
8. 0.5mmの121の穴;中心の1つの穴、1 30°pitchの12の穴の側近グループ、15°pitchの24の穴の4つの外の円
取り外し可能な9フラッパー
IPX5およびIPX6ノズル
指定
1つの制御システム:PLCは制御した
3 IPX5ノズルの直径:6.3 mm
4 IPX6ノズルの直径:12.5 mm
5 IPX5水流:12.5±0.62 L /min
6 IPX6水流:100±5 L /min
7水圧:調節
調節可能な8つの水流制御デジタル流れメートルによって測定されて
9ジェット機は固定タイプをノズルを通して出す:手持ち型
10. ノズルからの主要な流れの中心の一部分:約120のmmの円形の2.5mの直径;
11.Provide管およびホース留め金。
IECの60529 IPX7およびIPX1-8給水設備
指定
1.Volume:100L
2.Big流れポンプ:0-7cbm/h
3.Small流れポンプ:0-3cbm/h
4.Flow制御:デジタル流れメートル
5.IPX6フロー制御:マニュアル
6.Water供給:4つの方法、ステンレス鋼の管
7.Filter:陶磁器フィルター
8.Power供給:220VAC 50Hz
9.Pressure制御:電子ゲージ(IPX4スプレー ノズル)
10. 制御システム:PLCは制御した
11. IPX7サンプル持ち上がる方法:電気上昇;サンプル最高重量:150KG
IEC 60529 IPX8
技術的な変数:
1. 加圧容器:ステンレス鋼 タンク、直径600mmの高さ1000mm;
2の圧力調整範囲:0.01 | 1.0Mpa (1-100メートルの模倣された深さ);
3の加圧システム:ステンレス鋼 ポンプ+インバーター圧力;
4の圧力計の正確さ0.25の測定範囲1.6Mpa;
5、テスト時間:0-9999S;
6の最大限圧力:1. 2 Mpa;
7の圧力保護:安全弁;
8の力:AC380V、50HZ、3KW;
9. 注目:カスタマイズすることができる圧力容器サイズおよび圧力範囲のためのさまざまな指定がある。
IPの標準的なコード
- IPX1:10分の持続期間のための1分あたり3-5mmの降雨量に下る水等量から保護される。
- IPX2:傾けられたとき落ちる水から保護されて15度まで– IPX1しかし単位と同じように4つの固定位置でテストされる–正常作動の位置からの各方向の15度を傾けた。
- IPX3:5 min.の80-100kN/m2の圧力で10リットル/分で60度まで垂直からから保護される吹きかける噴霧の水水。
- IPX4:まったく吹きかけられた角度はIPX3水として同じを水はねかけることから保護されるが。
- IPX5:写し出されるウォーター ジェット– 3メートルの3分の30kN/m2の圧力の12.5リットル/分の6.3mmのノズルの流動度による水によってからまったく保護される角度遠くから。
- IPX6:写し出される荒海– 3メートルの3分の100kN/m2圧力の100リットル/分の流動度の12.5mmのノズルを通した水によってからまったく保護される角度遠くから。
- IPX7:水液浸– 1メートルの深さの30分の液浸から保護される。
- IPX8:水潜水–製造業者によって指定される条件の下で水の絶え間ない潜水のために適した装置から保護される。
- IP1X:50のmmの直径の固体異物から保護されるおよびより大きい。
- IP2X:12.5 mmの直径の固体異物から保護されるおよびより大きい。
- IP3X:2.5 mmの直径の固体異物から保護されるおよびより大きい。
- IP4X:1.0 mmの直径の固体異物から保護されるおよびより大きい。
- IP5X:塵保護される–塵の進入は全く防がれないが、塵は量で器具の満足な操作と干渉するか、または安全を損なうために突き通らない。
- IP6X:Dust-tight –塵の進入無し。
FAQ
1どんなIEC 60529か。
IEC 60529は塵および液体の侵入に対して電気および電子デバイスのエンクロージャの抵抗を評価し、等級別にするために開発された。…最初の数字は固体目的に対して保護を示し、6に0からのスケールで評価される(保護無し) (塵の進入無し)。
いかに私がか2進入保護をテストするためにか。
それは最低10分の間振動のスプレー--に項目をさらすことによってテストされる。項目は限られた進入が悪影響無しにあると渡る。項目はあらゆる角度から指示される低圧のウォーター ジェットから進入から限られた進入が悪影響無しにあれば保護される。
いかに私がか3 IPを証明した得るためにか。
あなたのプロダクトのためのIPの評価を得るためには、それをテストすることを整理しなければならない。これは独立した、証明された会社によってされるべきである。独立した会社はそれらがそれを置いたテストに基づいてそれからプロダクトに数IPの評価を、与える
IP 65のテストはである何4か。
IP65エンクロージャ。ウォーター ジェットから保護することできる。あらゆる方向からのエンクロージャに対してノズル(6.3 mm)によって写し出された水は悪影響をもたらさない。テスト持続期間:少なくとも15分。水容積:1分あたり12.5リットル。
5 IPX6は水中に沈めることができるか。
IPX5:支えられた、低圧のウォーター ジェットのスプレーに抵抗できる。IPX6:水の高圧、重いスプレーに抵抗できる。IPX6K:非常に高圧のウォーター ジェットに抵抗できる。… IPX7:30分の水の1メートルまで水中に沈めることができる
6よりよいIP65またはIP68であるか。
ほとんどのIP65エンクロージャはまた比較的低価格ポイントに来る、従って基本的なエンクロージャを必要とする一般的な適用のためのよい選択である。IP68エンクロージャはあなたの屋外装置のための最も強力な保護を必要とするとき選択べきである。
7 IPテストのために標準的であるか。
、かIPのテストはテストする、進入保護固体粒子の進入(砂か塵)、また水進入へのプロダクトの感受性を定める。…私達が最も一般ににテストする進入保護標準はBS EN/IEC 60529である。
私をする方法をIP67をテストしなさいか8
製造業者は防水テストのためにさまざまなタイプの電子工学のテストの器械をIP67標準の承諾を保障するために使用し。これらの器械は管理された設定のシールの完全性をテストするのに圧力腐食、真空の漏出、トレーサー ガスの漏出、および他のような異なった試験方法を使用する。
9よりよいIP54またはIP55であるか。
保護IP55はエンクロージャの中の生きているか可動部分が付いている塵の接触の有害な沈殿物に対して完全な保護である。…保護IP54はエンクロージャの中の生きているか可動部分が付いている塵の接触の有害な沈殿物に対して完全な保護である。
どんなIPが防水であるか10か。
評価は広くほとんどの一般目的のために『防水』 IP65、IP66およびIP67がであるように受け入れた。但し、耐候性を施すことに関する1つのよくある誤解は延長された屋外の使用のために意図されている項目が湿気抵抗のために最も高い数IPの評価を要求することである。
NEMA 4X同等のIPはである何11か。
札:進入保護試験装置、IPの試験装置、iec60529試験装置、iso20653試験装置
